Cisco SPA509G típusú IP telefon beállítás

Módosítva ekkor Fri, 30 Ápr, 2021 ekkor: 1:38 DU

CISCO_SPA509_1CISCO_SPA509_2

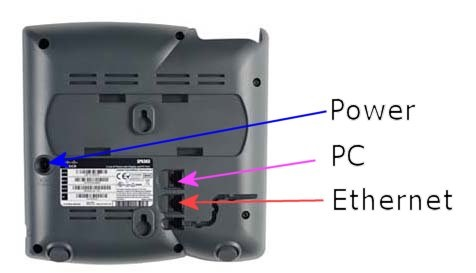

1. Csatlakoztassuk az eszközt a lenti képnek megfelelően.

2. A készülékhez csatlakoztatott számítógépen megnyitjuk a böngészőt és a telefon készülék IP címére navigálunk.



Megjegyzés
Ahhoz, hogy megtudjuk a telefonkészülék IP címét:

  • a készüléken nyomjuk meg a menü gombot (hajlított sarkú téglalap);
  • a tárcsázófelületen a 9-est Network gombot
  •  utána a 2-est CurrentIP gombot.



3. Amennyiben az IP címet manuálisan kell megadni (DHCP kikapcsolva), a Network menüben beállíthatjuk. Több információ a rendszergazdától kapható.

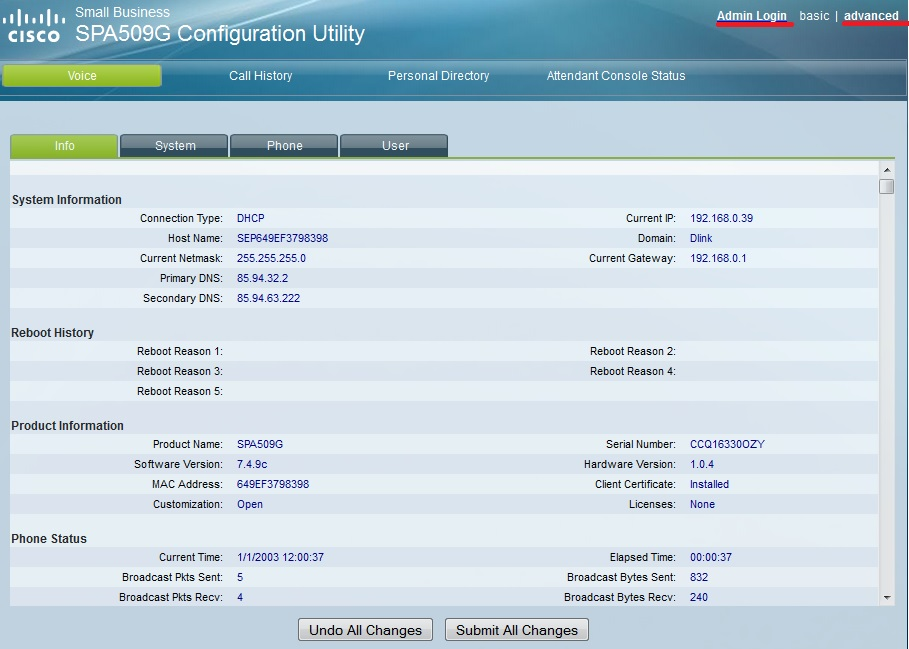

Megnyitódik az eszköz webes felülete:


CISCO_SPA509_3


4. Ahhoz, hogy lássuk a kiterjesztett beállítási felületet klikkeljünk az Admin login-ra, majd advanced-ra.

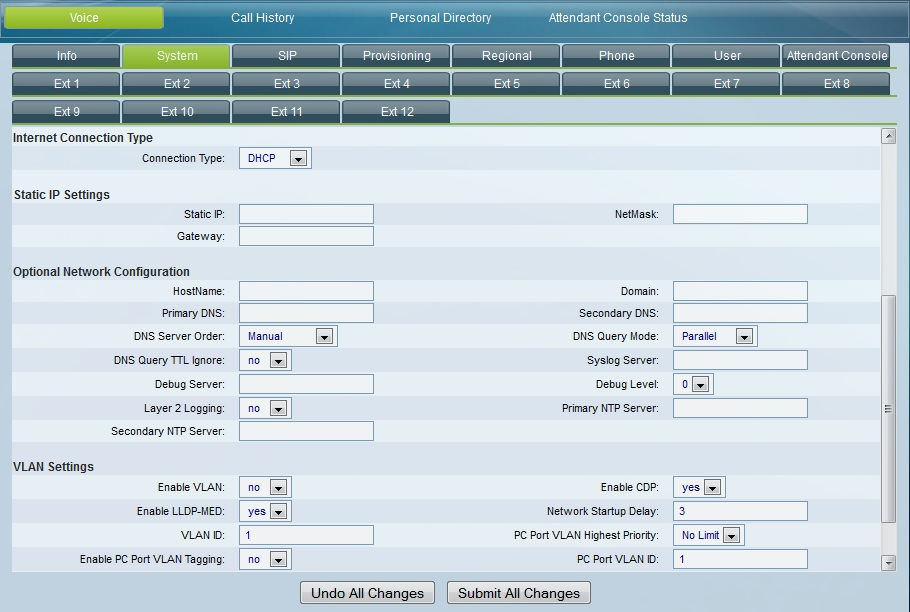

5. Navigáljunk a System fülre és konfiguráljuk az internet és helyi hálózati beállításokat. Helyi hálózati beállításokat a rendszergazdától kaphat, internet kapcsolat beállításait pedig az internet szolgáltatójától.


6. A konfigurálást követően mentsük el a beállításokat, “Submit All Changes” gombra kattintva


CISCO_SPA509_4



7. Amennyiben a regisztráció címében domain név szerepel, például sip.mcntele.com, úgy az Optional Network Configuration szekcióban ki kell tölteni a DNS mezőket, az internet szolgáltatója DNS-eivel.

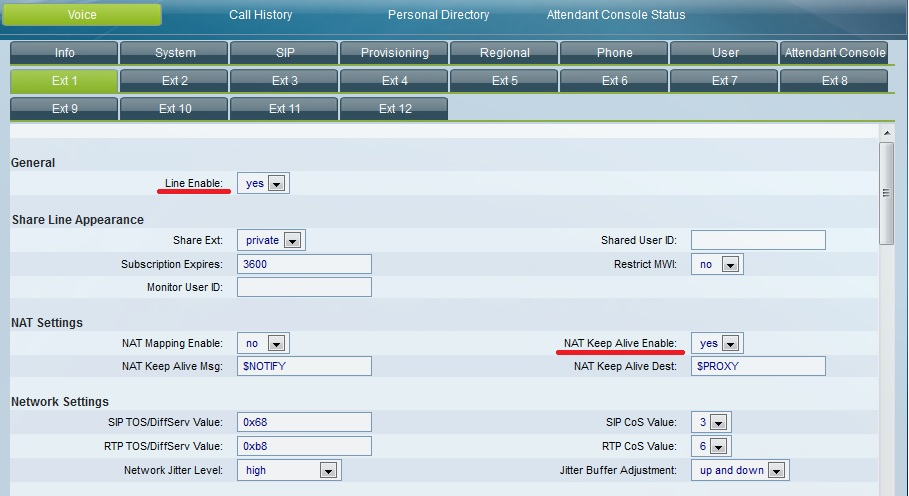

8. Továbbá beállítjuk a telefon mellékét. Ezeket az Ext1-Ext12 fülön végezzük. Konfigurálásuk hasonló. Lássuk lentebb az Ext1 fülön a beállításokat:


CISCO_SPA509_5

CISCO_SPA509_6

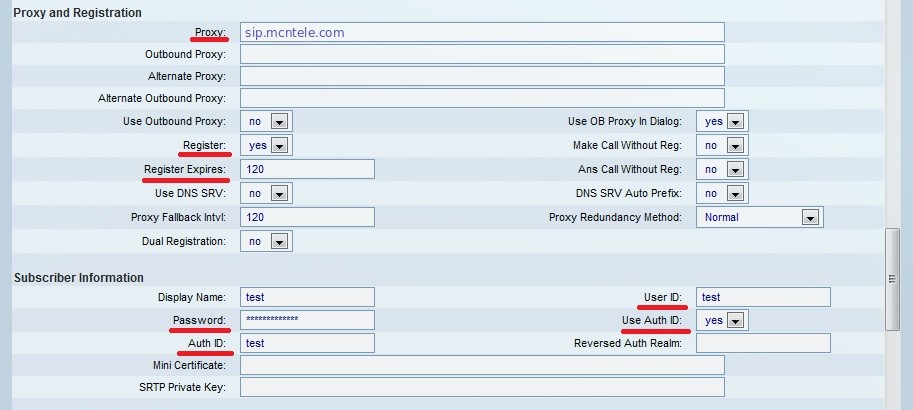

Proxy: sip.mcntele.com
Register: Yes
User ID: SIP azonosító
Use Auth ID: Yes
Auth ID: SIP azonosító

Megjegyzés

Itt megtudhatja, hogy a Telefonszolgáltatásnál hol található a SIP azonosító.

Itt pedig megtudhatja, hogy a Virtuális alközpontban hol található a SIP azonosító.

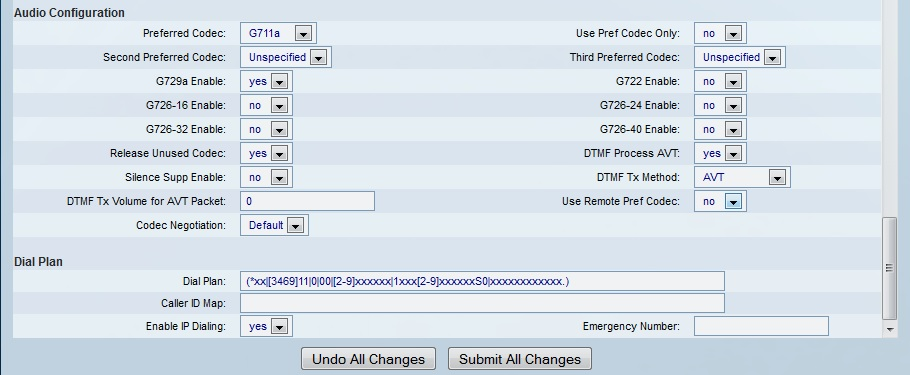

Ugyanitt lentebb beállíthatjuk a kodekeket. Csak két kodeket kell meghagyni: G711a és G729a, a maradékot ki lehet kapcsolni, mert az MCNtelecom hálózaton nem támogatottak. DTMF jelek továbbításához (például kiegészítő számok) a DTMF Tx Method: Auto, amennyiben problémákat tapasztal állítsa át AVT-re. A lenti képnek megfelelő beállítást kell kapjunk:


CISCO_SPA509_7


9. A beállítások mentéséhez nyomjuk meg a Submit All Changes gombot. A készülék használatra kész!





Figyelem!

A készülék hálózati adapter nélkül van értékesítve, mert tartalmazza a PoE funkciót. Amennyiben nem PoE típusú áramellátásos hálózatról fog működni, úgy külön hálózati adapter vásárlása szükséges.
