VoIP-телефон Cisco SPA501

Изменено Пн, 20 Янв, 2020 на 1:36 PM

Для настройки оборудования Cisco SPA501 необходимо выполнить следующие действия:

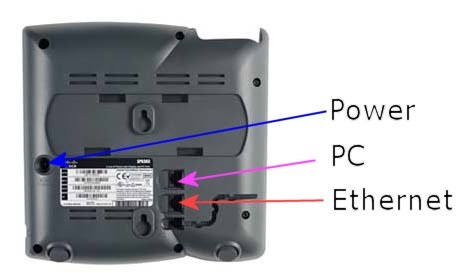

  1. Подключите устройство (см. схему).
  2. Spa504connect

  3. Откройте браузер на подключенном к устройству компьютере и в адресной строке введите IP-адрес телефона.

    Примечание
    Узнать IP-адрес телефона:

    1. Поднимаем трубку, набираем 110#? и робот проговаривает полученный IP-адрес, если ваш роутер раздает в локальную сеть динамические адреса (по умолчанию данное оборудование настроено на DHCP).
    2. Смотрим IP-адрес В ARP-таблице роутера по MAC-адресу.

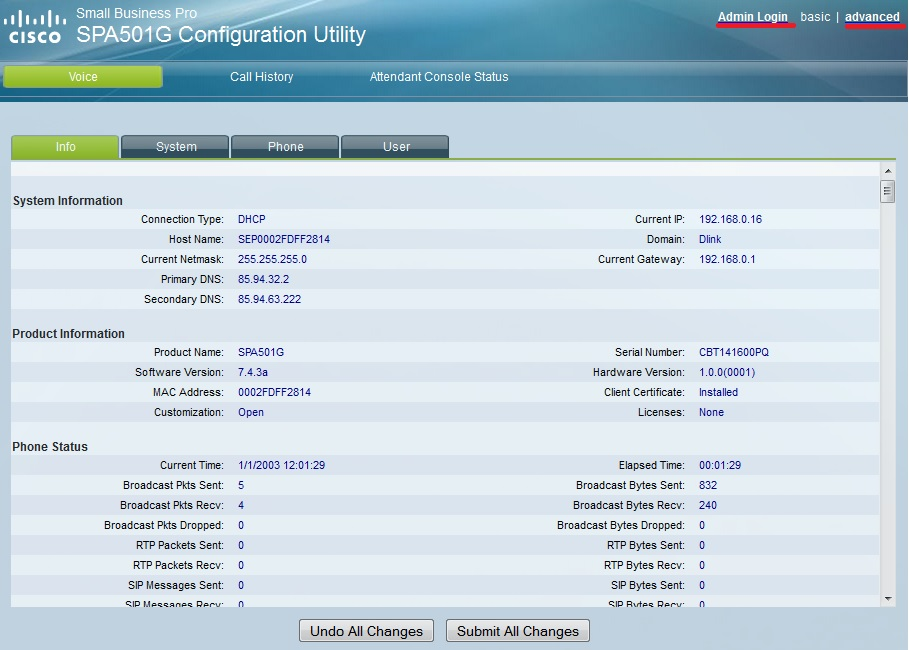

  4. Откроется web-интерфейс устройства:
    SPA501_0

  5. Для получения расширенных настроек требуется нажать Admin login, затем — advanced.

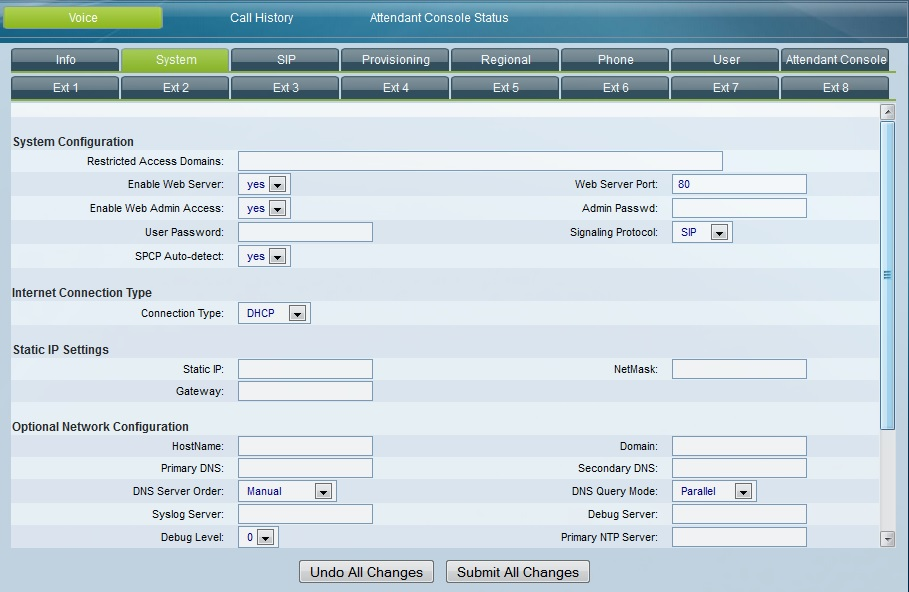

  6. Откройте вкладку System и произведите настройки подключения к интернету или локальной сети. Данные для подключения к локальной сети можно узнать у системного администратора, а данные подключения к интернету — у вашего провайдера.
  7. После внесения изменений в настройках нажмите внизу Submit All Changes.
  8. SPA501_1

  9. Если в адресе регистрации используется доменное имя, например, sip.mcn.ru, то в разделе Optional Network Configuration необходимо прописать DNS вашего интернет-провайдера. Для MСН Телеком это:
  10. Primary DNS: 85.94.32.2
    Secondary DNS: 85.94.63.222

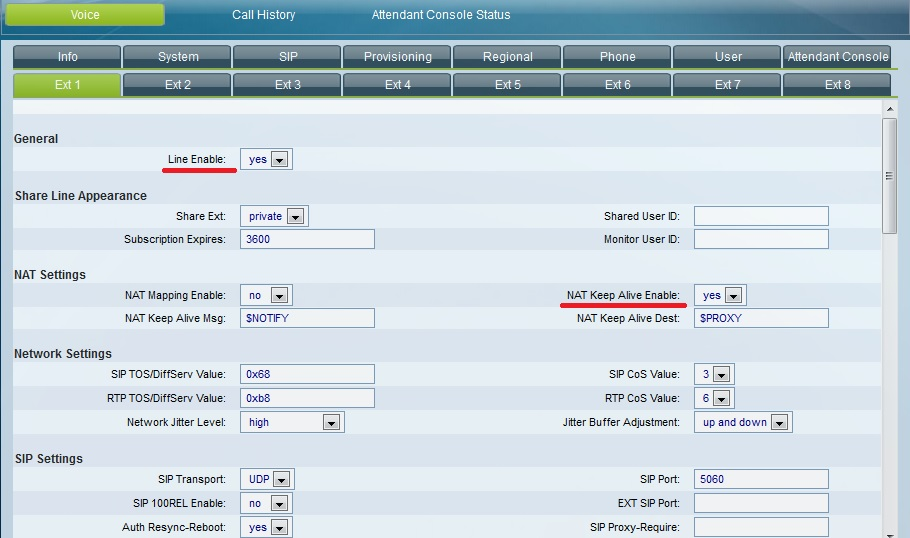

  11. Настройте учетную запись телефонии (или записи, если у вас их несколько). Делаем это во вкладках Ext1-Ext8. Настраиваются они аналогично друг другу. Рассмотрим на примере Ext1:
  12. SPA501_2

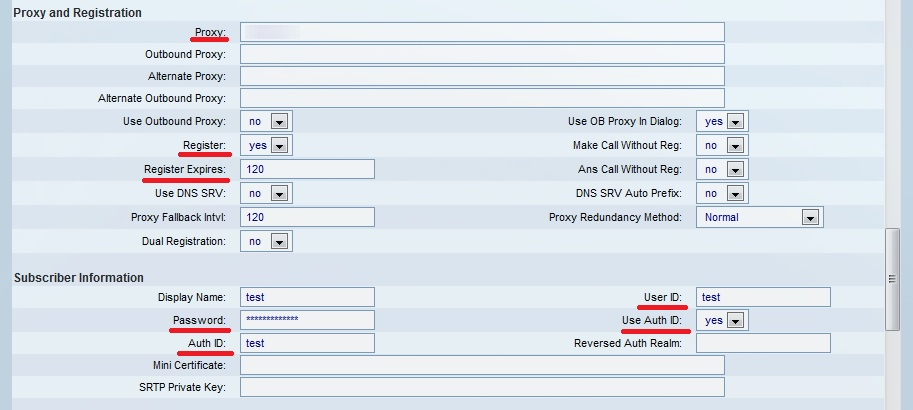

    Proxyreg

    Proxy: Адрес сервера регистрации
    Register: Yes
    User ID: ваш логин
    Use Auth ID: выбираем Yes
    Auth ID: ваш логин

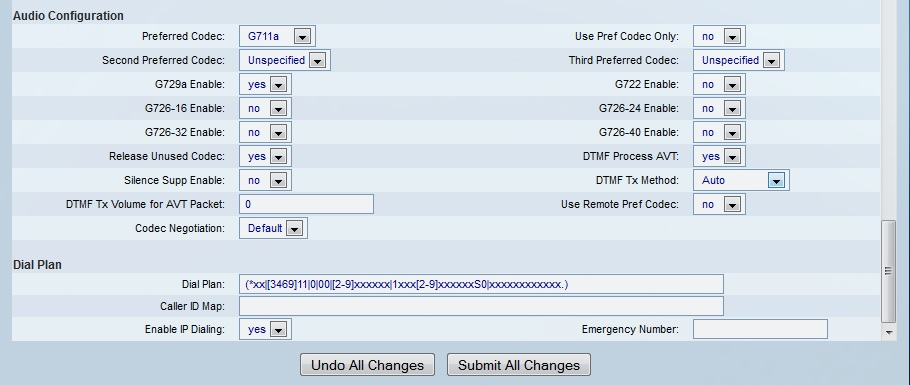

    В этой же вкладке ниже настроим кодеки. Нужно оставить включенными только 2 кодека: G711a и G729a (остальные можно отключить). Для передачи DTMF сигналов (например добавочные номера) параметр DTMF Tx Method выставляем AVT. Должна получиться картина как на скриншоте ниже:

    SPA508_4

  13. После внесения изменений нажмите Submit All Changes. Устройство готово к работе!

Внимание!
Аппарат поставляется без блока питания, т.к. поддерживает PoE (Power over Ethernet). Если ваше оборудование не поддерживает эту технологию, то необходимо докупить блок питания.
